GHLC(Guest-host Liquid Crystal)
게스트-호스트 액정(GHLC)은 염료가 액정 내부에 첨가되어 있고
염료가 액정과 유사한 분자 구조를 가지고 있어 액정의 배열 방향에 따라 정렬되고,

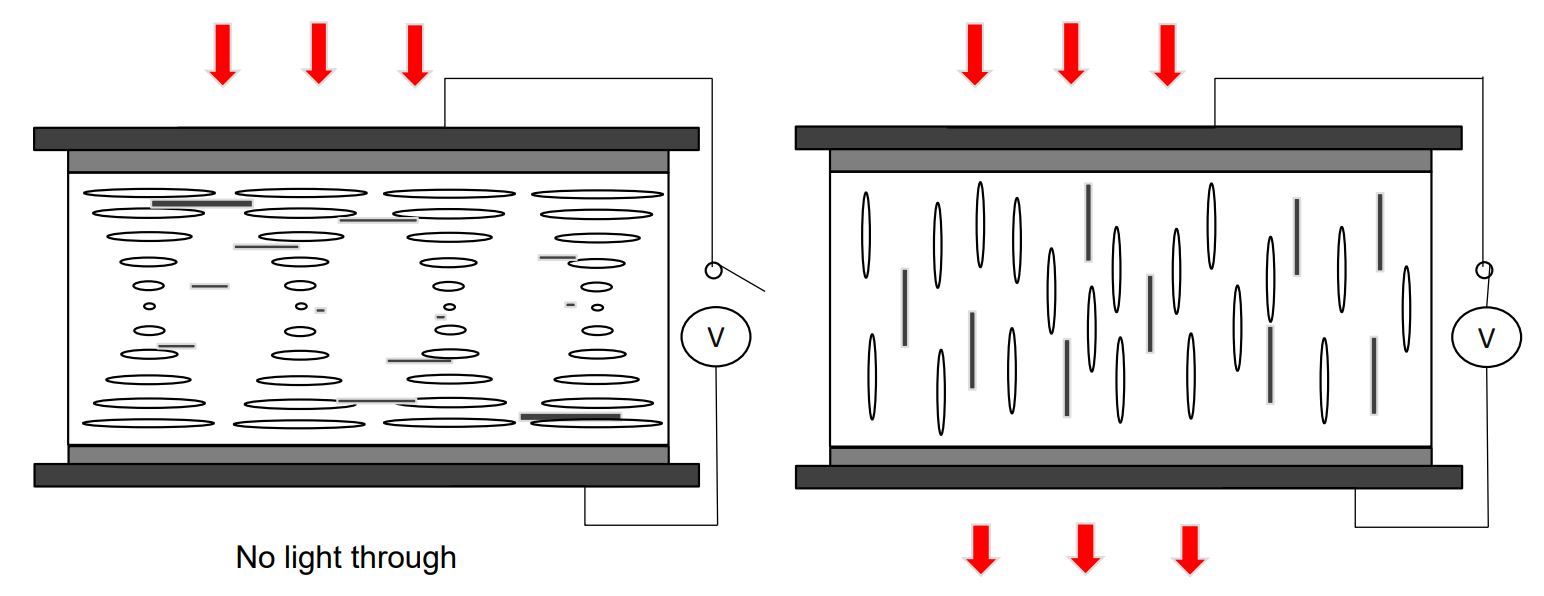

전기 인가에 따라 액정 및 염료가 재배열 되면서 빛이 도달하는 염료의 면적을 조절한다.
게스트-호스트 액정 구조에 첨가되는 염료는 이색성 염료(dichroic dye)로 분자의 장축 방향의 편광에 대해 높은 흡광도를 보이고 단축 방향에 대해서는 낮은 흡광도를 보인다.
이색성 염료의 배향 방향이 고르게 분포하여 입사하는 모든 편광에 대해 흡광도를 보이게 하면 암상태(black state)를 만들 수 있다.

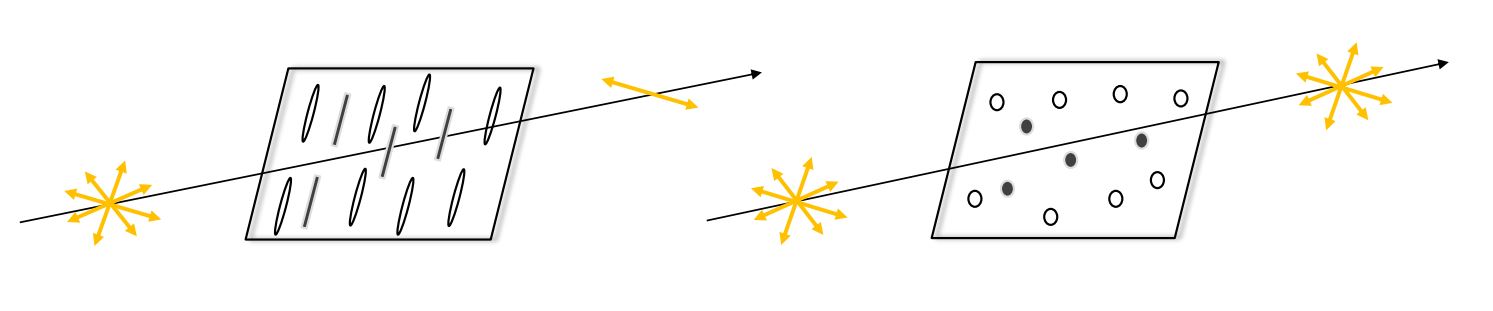

- 자연광이 Dye LC 를 통과하면 염료분자의 장축에 수직인 편광 방향의 빛은 액정셀을 통과하고, 염료분자의 장축에 평행한 편광은 흡수된다.(pic.1)
- 빛의 방향이 염료 액정 분자의 장축과 평행할 때, 어떤 방향의 편광도 통과할 수 있다(pic.2)

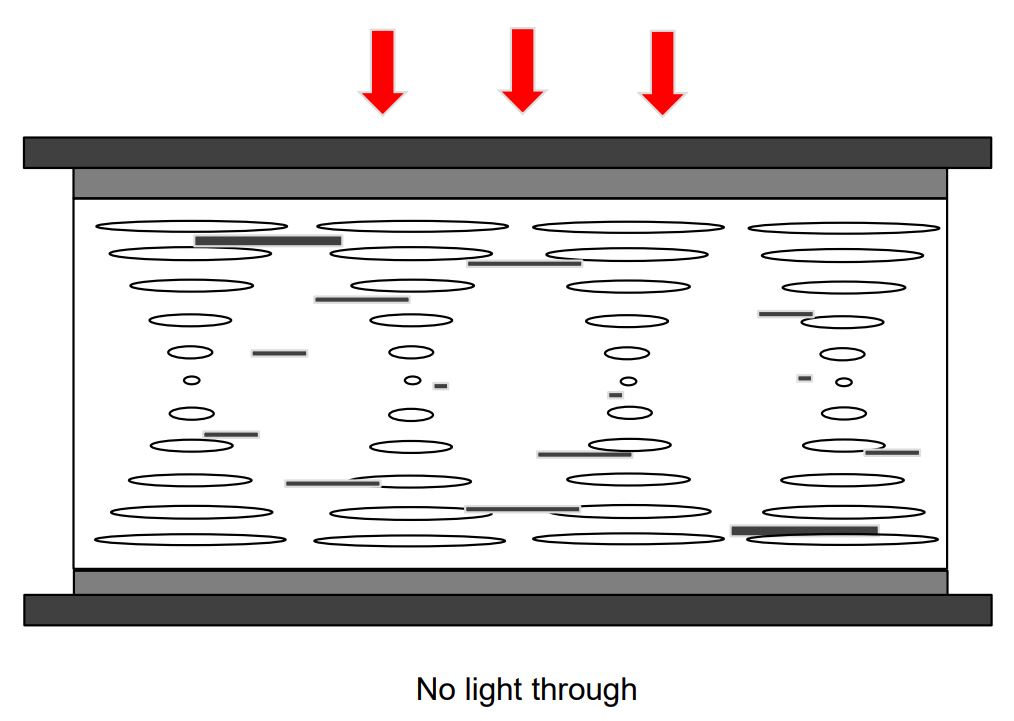

- 그림과 같이 염료 액정 배향각이 180°를 넘으면 자연광의 어느 방향으로든 편광된 빛이 흡수되어 dark state가 lower level에 도달할 수 있다.

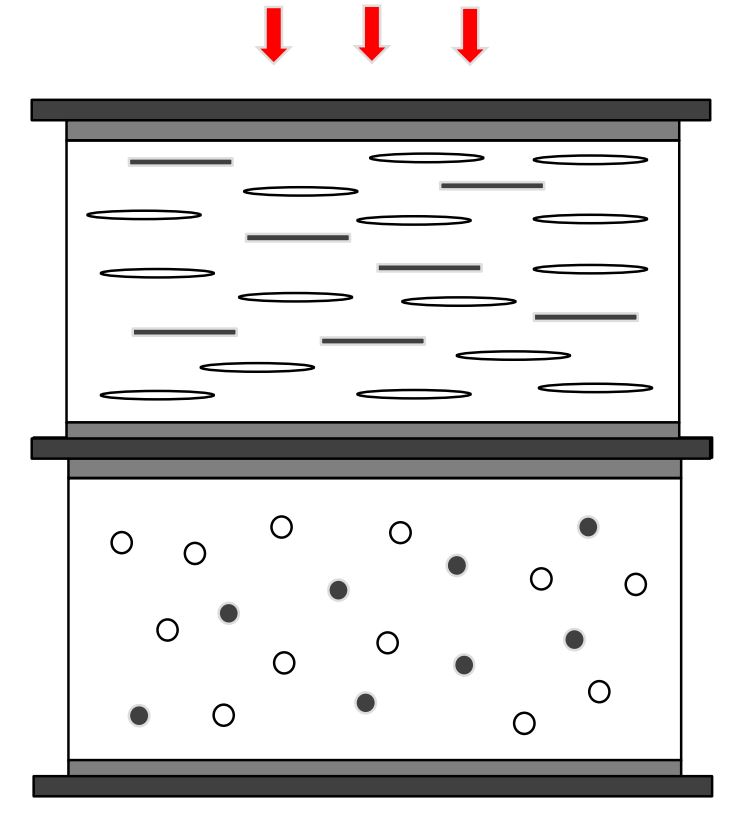

- Black state 투과율 감소/빛 투과를 막기 위하여 Dye LC Cell 의 두 층은 직교 방향으로 겹칠 수 있다.
- DyeLC-1st layer X축 방향의 광흡수 실현
- DyeLC-2nd layer Y축 방향의 광흡수 실현
